CORTINA E GRADE DE LUZ

Cortina de luz  Programa de prevenção de riscos em prensas e similares

Cortina de luz

Os sistemas CLT (cortinas de luz) e GLT (grades de luz) são sensores opto-eletrônicos de proteção (sem contato mecânico) para proteção da área de risco em máquinas perigosas.

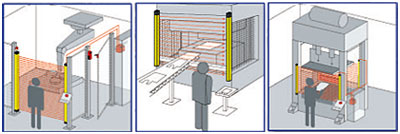

O sistema CLT 220/420 detecta o movimento do operador (dedo, mão ou uma parte do corpo) entrando na zona de perigo nas proximidades da máquina e emite o sinal para a parada do movimento de risco, antes que o operador esteja em posição onde possa haver perigo de lesão.

As cortinas e grades de luz CLT/GLT utilizam tecnologia de luz infravermelha. Possuem automonitoramento e estão adequados às normas internacionais referentes a dispositivos de proteção usados em máquinas e equipamentos industriais.


Comprimento (cortinas)
CLT 170 CLT 730 CLT 1290
CLT 250 CLT 810 CLT 1370
CLT 330 CLT 890 CLT 1450
CLT 410 CLT 970 CLT 1530
CLT 490 CLT 1050 CLT 1610
CLT 570 CLT 1130 CLT 1690
CLT 650 CLT 1210 CLT 1770



Dados técnicos
CLT 220 CLT 420 GLT 220 GLT 420
Categoria de segurança 2 4 2 4
Alcance (Padrão) 0,3 - 6 m 0,3 - 7 m 0,3 - 6 m 0,3 - 18 m
Alcance (Longo) 4 - 14 m 0,3 - 18 m 5 - 30 m 8 - 40 m
Grau de proteção IP 65 (IEC 60529) IP 67 (IEC 60529) IP 65/69 K IP 67/69 K
Tempo de resposta 9 - 45 ms 10 - 27 ms 12 - 16 - 19 ms 15 - 20 ms
Tensão de operação 24 VDC +/- 10% 24 VDC +/- 10% 24 VDC +/- 10% 24 VDC +/- 10%
Saídas de segurança 2xPNP / 200 mA 2xPNP / 500 mA 2xPNP / 200 mA 2xPNP / 500 mA
Temperatura de operação -10ºC a + 50ºC -10ºC a + 50ºC -10ºC a + 50ºC -10ºC a + 50ºC
